Логотип на линии сгиба, штрихкод у клеевого шва или важный текст в зоне клапана могут сделать даже аккуратный дизайн непригодным для производства. Макет упаковки — это не просто красивая развёртка: в нём учитывают конструкцию, способ печати, допуски резки и выбранную отделку.
Начинайте с утверждённой развёртки
Развёртка, или штанц-форма, показывает контуры будущей упаковки в плоском виде. На ней отмечают линии реза, биговки, перфорации, склейки, клапаны и технологические поля. Не стоит строить дизайн по фотографии готовой коробки или только по размерам изделия: толщина материала, припуски на склейку и положение замков меняют геометрию деталей.
Запросите у производителя шаблон для конкретной конструкции: коробки с клапанами, самосборной коробки, обечайки, пакета или картонного дисплея. Если конструкцию разрабатывают с нуля, сначала согласуют размеры вложения, направление открытия, способ сборки и материал. После этого готовят техническую развёртку.
Технологические линии в макете
Штанц-форму обычно размещают на отдельном непечатаемом слое и не включают в экспортируемый PDF как печатный объект. Для удобства производства линии могут быть окрашены по-разному, однако важнее корректно обозначить их назначение в исходном файле:
- линия реза задаёт внешний и внутренний контур изделия;
- линия биговки показывает место будущего сгиба;
- клеевой клапан оставляют без критичного текста и, как правило, без декоративных элементов;
- зона вырубного окна требует отступов для изображения и надписей;
- техническая зона может использоваться для меток, маркировки или служебной информации по согласованию.
Задайте вылеты и безопасные отступы
Фон, фотографии и цветные плашки, которые должны доходить до края коробки, выводят за линию реза. Этот запас называют вылетом. Его размер определяет типография: для картонной упаковки часто используют 2–3 мм, но при сложной вырубке, крупном формате или нестандартной конструкции требования могут быть другими.
Важные элементы, напротив, не размещают вплотную к контуру. Текст, логотипы, QR-коды, тонкие рамки и штрихкоды должны находиться внутри безопасной зоны. Обычно оставляют не менее 3 мм от линии реза, а рядом с биговками — больше, особенно на узких деталях и плотном картоне. На сгибе изображение может визуально сместиться, а мелкий текст — частично перейти на соседнюю грань.
С рамками по периметру нужно быть особенно внимательными. Даже небольшое отклонение при резке будет заметно: с одной стороны рамка окажется тоньше, с другой — шире. Вместо неё лучше использовать фон навылет или композицию, которая не требует идеальной симметрии по краю.
Подготовьте изображения, шрифты и цвет
Для офсетной и цифровой печати полноцветные элементы переводят в CMYK, если заказ не предусматривает специальные краски Pantone. RGB-объекты из презентаций или веб-графики при конвертации могут заметно изменить оттенок. Особенно часто это касается ярких синих, зелёных, оранжевых и неоновых цветов.
Растровые изображения обычно готовят с эффективным разрешением около 300 dpi в итоговом размере. Увеличение маленькой картинки в редакторе не добавляет ей деталей — программа лишь интерполирует уже имеющиеся пиксели. Логотипы, пиктограммы, штриховые иллюстрации и текст лучше сохранять в векторе.
Чёрный текст малого размера делайте однокрасочным: C0 M0 Y0 K100. Составной чёрный из нескольких красок повышает риск появления цветного контура при минимальном несовмещении красок. Для крупных чёрных заливок иногда используют насыщенный чёрный, но его состав нужно согласовать с типографией с учётом бумаги или картона.
Шрифты и тонкие элементы
Перед передачей файла шрифты переводят в кривые либо встраивают в PDF, если это допускает рабочий процесс. Перевод в кривые исключает подмену гарнитуры, но лишает возможности быстро отредактировать текст. Для юридической информации, состава, инструкции и артикулов стоит сохранить отдельный редактируемый исходник.
Не используйте слишком тонкие линии, особенно на сгибах и тёмном фоне. Допустимая минимальная толщина зависит от способа печати и материала. Белый текст вывороткой малого кегля, тонкие инверсные линии и мелкие негативные элементы лучше заранее проверить у технолога.
Учтите склейку, сгибы и направление материала

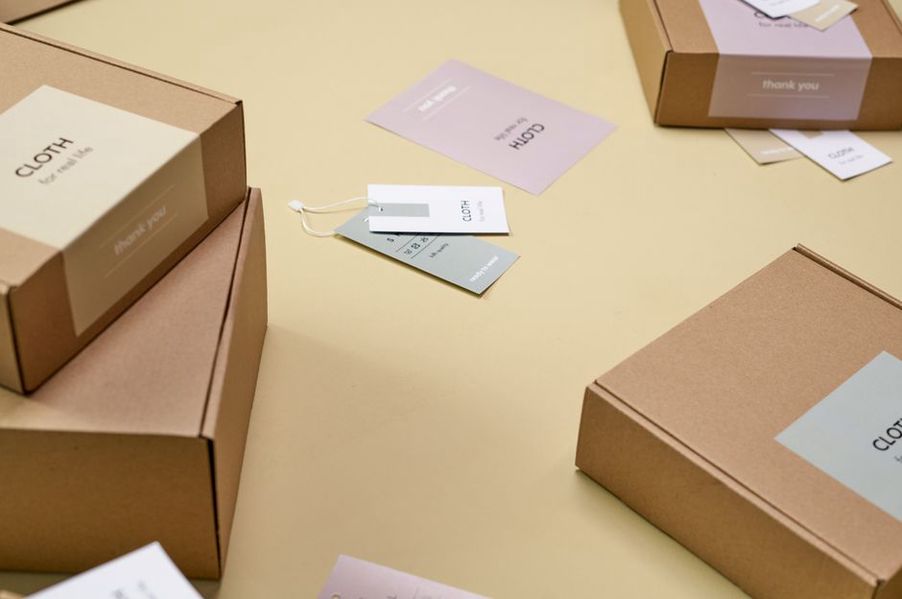

Клеевой клапан не всегда полностью запечатывают: это зависит от типа клея, материала и конструкции. Если на нём разместить фотографию или продолжение узора, после сборки фрагмент может скрыться или испачкаться клеем. На соседних гранях также нужно проверить стыковку фона: изображение может переходить через ребро, но не должно пересекать клеевой шов без технологического допуска.
Для упаковки с ламинацией, фольгой, УФ-лаком или тиснением важно расположение элементов относительно биговок. Жёсткая плёнка и плотный слой лака могут треснуть на сгибе, а тиснение слишком близко к ребру способно потерять рельеф. Параметры отделки лучше утвердить до финальной вёрстки, а не добавлять их в готовый файл в последний момент.
Сделайте отдельные слои для специальных операций
Выборочный УФ-лак, белила, металлизированная краска, фольга, конгрев и другие специальные элементы нельзя задавать как обычные CMYK-объекты. Для каждой операции создают отдельный слой или плашечный цвет с понятным названием, например «UV_Lacquer», «Foil» или «White». Такие объекты обычно делают заливкой 100% и задают для них режим наложения Overprint, но точные настройки зависят от требований производства.
Не путайте экранную визуализацию с технологической маской. Золотой градиент сам по себе не станет заданием на фольгу, а глянцевый блик в JPEG не превратится в выборочный лак. В файле должны быть и печатный дизайн, и отдельный контур или маска для спецоперации.
Проверьте штрихкоды, маркировку и мелкий текст
Штрихкод лучше создавать векторным объектом по соответствующему стандарту, а не вставлять случайную картинку из поиска. Для считывания важны размер, контраст, «тихие зоны» по бокам и отсутствие деформации. Не растягивайте код по ширине или высоте непропорционально, не накладывайте на него лак, фольгу, фактуру или изображение с высокой детализацией.
Обязательную маркировку — состав, массу, дату, условия хранения, предупреждения, реквизиты — проверяют не только на орфографию. Убедитесь, что текст не попал на клапан, рядом с линией реза или на участок, который после сборки закроет обечайка, пломба или этикетка.
Экспортируйте финальный PDF и проведите предпечатную проверку
Рабочие файлы из Illustrator, CorelDRAW, InDesign и других программ лучше передавать вместе с финальным PDF, если типография запрашивает оба формата. Для PDF обычно выбирают стандарт PDF/X, сохраняют вылеты, а обрезные метки добавляют только при необходимости. Случайные направляющие, комментарии и скрытые черновые слои перед экспортом нужно отключить.
Перед отправкой откройте PDF в режиме просмотра наложений и проверьте:
- соответствует ли размер страницы размеру развёртки с вылетами;
- все ли изображения имеют достаточное эффективное разрешение;
- нет ли RGB-объектов, незапланированных плашечных цветов и прозрачностей с непредсказуемым результатом;
- остались ли шрифты встроенными или переведёнными в кривые;
- правильно ли расположены маски лака, белил, фольги и тиснения;
- не пересекают ли важные элементы контуры реза, сгибы и клеевые поля.
Перед запуском полного тиража сложной упаковки имеет смысл запросить сигнальный образец, цифровую цветопробу или собрать тестовый экземпляр из распечатанной развёртки. Например, QR-код на узкой боковой грани стоит проверить уже после сборки: камера телефона должна считывать его без расправления коробки и без бликов от выбранной отделки.
